Numer katalogowy : AM-88-UQ10
Producent: SECTRON

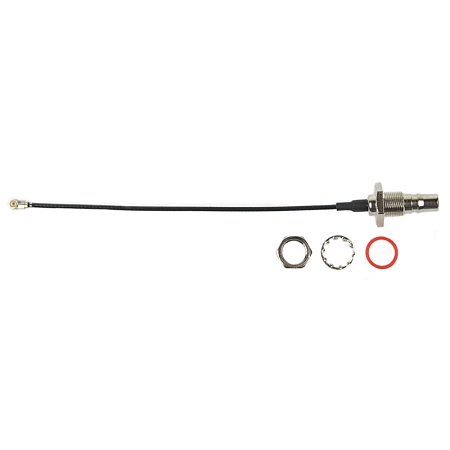

RF cable adaptor U.FL(f) to QMA(f), LP-088, 10cm

Numer katalogowy : AM-88-UQ10
Producent: SECTRON

RF cable adaptor U.FL(f) to QMA(f), LP-088, 10cm

RF cable adaptor U.FL(f) to QMA(f), LP-088, cable length 10cm

24.85 PLN (5.64 €) z VAT (23%) / szt.

bez VAT 20.53 PLN / szt.

Cena od 10 sztuk 4.23 €

Cena od 100 sztuk 3.81 €

Zapytani
i

Jeżeli klient nie jest zarejestrowanym podatnikiem VAT, zostanie mu doliczony podatek według jego kraju zamieszkania.

Szczegółowy opis

RF konektor antenowy (pigtail) rodziny U.FL(f) - QMA(f)

Korzyści:

RF konektor antenowy (pigtail) rodziny U.FL(f) - FME (m) z przewodem LP-088, długość przewodu 10 cm o średnicy 1.37 mm. Zakresy częstotliwości złączy U.FL 0-6 GHz, złączy QME 0–6 GHz. Konektor antenowy jest zaprojektowany dla zakresu częstotliwości 0-3 GHz i osiąga bardzo niskich wartości VSWR, mniejsze niż 1.40: 1 w całym zakresie częstotliwości. Podłączanie i odłączanie złączy U.FL i FME jest łatwe, gwarantując 30 cykli dla U.FL ze względu na mały rozmiar i wytrzymałość. Złącze QME gwarantuje do 100 cykli podłączania / odłączania.

Konektory antenowe (pigtaile) służą następnie jako rozszerzenie do podłączenia np. Anten 2G / 3G / LTE / Wi-Fi / GPS do różnych płytek drukowanych, modułów, kart Mini PCI itp.

Parametry:

• Typ kabla LP-088: średnica 1.37 cm
• Długość kabla: 10 cm
Złącze A: QMA(f) panel straight, BH for 1.37 mm cable, O-ring, H11
Złącze B: U.FL-LP-088
• Waga: 4.29
• Certyfikacja: RoHS

• Zakres częstotliwości: do 3 GHz
Impedancja: 50 ± 2 Ohm
•
Rezystancja izolacji500 M. Ohm

• Maksymalne VSWR<1.30:1 (0-3 GHz)
• Maksymalne utłumienie sygnału: -0.40 dB / 3 GHz  (10 cm)
• Maksymalne napięcie robocze: 200 V AC / 1 min
• Temperatura pracy: 40 °C do +90 °C

Złącze A - złącze QMA

Zastosowanie:

*Złącza *QMA z funkcją Quick Lock mają 10x szybsze połączenie od złącz SMA. Impedancja złącza wynosi 50 Ohm, zakres częstotliwości roboczych do 6 GHz. Charakteryzują się wysoką niezawodnością i stabilnością mechaniczną. Są one również używane jako standardowe złącza w RF pomiarówce.

Korzyści:

• Wysoka niezawodność dzięki precyzyjnemu wykonaniu
• Szybkie połączenie złącza

Funkcje:

Impedancja 50 Ohm
• Zakres częstotliwości do 6 GHz
• Gwarantowana liczba połączeń. 100 cykli
VSWR <1,06: 1 (0-3 GHz), 1: 1,12 (3-6 GHz)
• Max. Utłumienie sygnału: 0,25 dB
• Maksymalne napięcie robocze: 500 V AC / 1 min
• Temperatura pracy: od -40 ° C do +80 ° C

Złącze B - złącze U.FL

Zastosowanie:

*Złącza *U.FL są stosowane w aplikacjach, w których jest bardzo mało miejsca do łączenia /podłączenia komponentów RF. Złocenie centralnego pina u złącza U.FL poprawia jego wydajność.

Korzyści:

• Niskie utłumienie sygnału
• Niskie VSWR
• Małe rozmiary
• Pozłacany styk środkowy

Funkcje:

• Zakres częstotliwości: do 6 GHz
 • Impedancja: 50 ± 2 Ohm
 • Rezystancja izolacji:500 Ohm
 • MAX. VSWR:<1.4: 1 (0-6 GHz)
 • Gwarantowana liczba połączeń: 30 cykli
 • Maksymalne napięcie robocze: 200 V AC / 1 min
 • Temperatura pracy: od -40 °C do +90 °C
 • Waga: 72 mg

*Kabel koncentryczny *LP 088

Funkcje kabla:

*Kabel koncentryczny *LP 088 jest kompatybilny ze złączami, które mogą zostać zastosowane do przewodu o średnicy 1.37 cm. Ze względu na swoje cechy i rozmiary jest szeroko stosowany w aplikacjach wymagających transmisji o wysokiej częstotliwości, przy użyciu miniaturowych połączeń koncentrycznych. Impedancja kabla wynosi 50 Ω. Najczęściej jest stosowany z wykorzystaniem urządzeń komunikacyjnych RF a także elektronicznych przyrządów pomiarowych. Najczęściej służy jako element do produkcji RF konektorów antenowych (pigtail) ze złączami takimi jak U.FL / FAKRA / FME / MHF / MCX / MMC / N / QMA / SMA /SMA-RP / SMB / SMP / TNC i inne. Wyprodukowane konektory antenowe są najczęściej używane do podłączania zewnętrznych anten do np. komórkowych lub IoT / NB-IoT / WiFi / GNSS modůłów i innych urządzeń RF.

Jesteśmy producentem z Czech. Produkujemy RF konektory antenowe szyte na miarę. Skorzystaj z naszego prostego konfiguratora, aby określić swoje wymagania. Możesz również skontaktować się z naszym działem handlowym w celu uzyskania bliższych informacji w temacie wyboru odpowiedniego złącza i kabla.

Najlepiej sprzedające się konektory antenowe (pigtaile) są dostępne z magazynu, napisz do nas lub zamów przez nasz sklep internetowy.

Dane techniczne można znaleźć w załączonej dokumentacji.
