Numer katalogowy : AM-88-UFO10
Producent: SECTRON

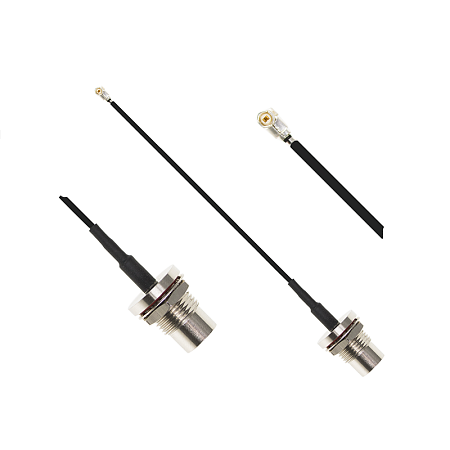

RF cable adaptor U.FL(f) to FME(m) BH O-ring, LP-088, 10 cm

Numer katalogowy : AM-88-UFO10
Producent: SECTRON

RF cable adaptor U.FL(f) to FME(m) BH O-ring, LP-088, 10 cm

RF konektor antenowy (pigtail) rodziny U.FL(f) - FME (m) z przewodem LP-088, długość przewodu 10 cm o średnicy 1.37 mm.

18.36 PLN (4.24 €) z VAT (23%) / szt.

bez VAT 15.17 PLN / szt.

Cena od 10 sztuk 3.18 €

Cena od 100 sztuk 2.86 €

Na magazynie
i

Jeżeli klient nie jest zarejestrowanym podatnikiem VAT, zostanie mu doliczony podatek według jego kraju zamieszkania.

Szczegółowy opis

RF konektor antenowy (pigtail) rodziny U.FL(f) - FME (m), 10 cm

Korzyści:

RF konektor antenowy (pigtail) rodziny U.FL(f) - FME (m) BH z przewodem LP-088, długość przewodu 10 cm o średnicy 1.37 mm. Zakresy częstotliwości złączy U.FL 0-6 GHz, złączy FME 0–2 GHz. Złącze FME zawiera o-ring, który poprawia właściwości uszczelniające, zapobiega przedostaniu się wody i kurzu. Podłączanie i odłączanie złączy U.FL i FME jest łatwe, gwarantując 30 cykli dla U.FL ze względu na mały rozmiar i wytrzymałość. Złącze FME gwarantuje do 500 cykli podłączania / odłączania.

Konektory antenowe (pigtaile) służą następnie jako rozszerzenie do podłączenia np. Anten 2G / 3G / LTE / Wi-Fi / GPS do różnych płytek drukowanych, modułów, kart Mini PCI itp.

Parametry:

• Typ kabla LP-088: średnica 1.37 cm
• Długość kabla: 10 cm
Złącze A: FME(m) panel straight, BH for 1,37 mm cable, H12
Złącze B: U.FL-LP-088
• Certyfikacja: RoHS

Złącze A - złącze FME

Zastosowanie:

*Złącza *koncentryczne FME charakteryzują się wysoką niezawodnością i stabilnością mechaniczną. Impedancja złącza wynosi 50 Ohm, zakres częstotliwości roboczych do 2 GHz. Dzięki swoim niewielkim rozmiarom i długiej żywotności, złącza FME znajdują zastosowanie w komunikacji mobilnej a także do podłączenia anten GSM. Nadają się do montażu w pojazdach.

Korzyści:

• Wysoka niezawodność dzięki precyzyjnemu wykonaniu
• Niskie VSWR

Funkcje:

• Zakres częstotliwości: do 2 GHz
Impedancja 50 Ohm
• Gwarantowana liczba połączeń: 500 cykli (ważne tylko dla środkowego styku z beryllium)
• MAX. VSWR: <1,3: 1
• Maksymalne napięcie robocze: 500 V AC / 1 min
• Temperatura pracy: od -65 ° C do +155 ° C
• Certyfikacja: RoHs

Złącze B - złącze U.FL

Zastosowanie:

*Złącza *U.FL są stosowane w aplikacjach, w których jest bardzo mało miejsca do łączenia /podłączenia komponentów RF. Złocenie centralnego pina u złącza U.FL poprawia jego wydajność.

Korzyści:

• Niskie utłumienie sygnału
• Niskie VSWR
• Małe rozmiary
• Pozłacany styk środkowy

Funkcje:

• Zakres częstotliwości: do 6 GHz
 • Impedancja: 50 ± 2 Ohm
 • Rezystancja izolacji:500 Ohm
 • MAX. VSWR:<1.4: 1 (0-6 GHz)
 • Gwarantowana liczba połączeń: 30 cykli
 • Maksymalne napięcie robocze: 200 V AC / 1 min
 • Temperatura pracy: od -40 °C do +90 °C
 • Waga: 72 mg

*Kabel koncentryczny *LP 088

Funkcje kabla:

*Kabel koncentryczny *LP 088 jest kompatybilny ze złączami, które mogą zostać zastosowane do przewodu o średnicy 1.37 cm. Ze względu na swoje cechy i rozmiary jest szeroko stosowany w aplikacjach wymagających transmisji o wysokiej częstotliwości, przy użyciu miniaturowych połączeń koncentrycznych. Impedancja kabla wynosi 50 Ω. Najczęściej jest stosowany z wykorzystaniem urządzeń komunikacyjnych RF a także elektronicznych przyrządów pomiarowych. Najczęściej służy jako element do produkcji RF konektorów antenowych (pigtail) ze złączami takimi jak U.FL / FAKRA / FME / MHF / MCX / MMC / N / QMA / SMA /SMA-RP / SMB / SMP / TNC i inne. Wyprodukowane konektory antenowe są najczęściej używane do podłączania zewnętrznych anten do np. komórkowych lub IoT / NB-IoT / WiFi / GNSS modůłów i innych urządzeń RF.

Jesteśmy producentem z Czech. Produkujemy RF konektory antenowe szyte na miarę. Skorzystaj z naszego prostego konfiguratora, aby określić swoje wymagania. Możesz również skontaktować się z naszym działem handlowym w celu uzyskania bliższych informacji w temacie wyboru odpowiedniego złącza i kabla.

Najlepiej sprzedające się konektory antenowe (pigtaile) są dostępne z magazynu, napisz do nas lub zamów przez nasz sklep internetowy.

Dane techniczne można znaleźć w załączonej dokumentacji.
