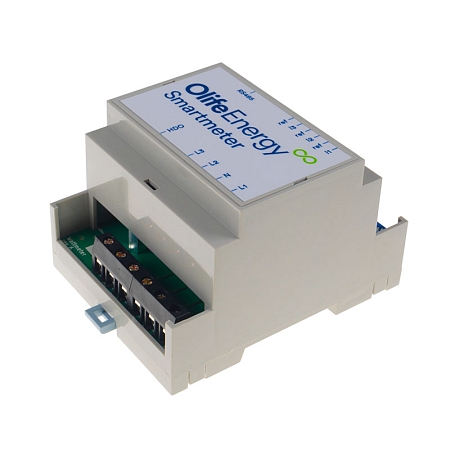

Olife Energy SmartMeter – zarządzanie mocą ładowania

SmartMeter to urządzenie sterujące mocą jednej stacji ładowania. Można go używać z Wallbox, Doublebox i stojących stacji ładowania AC w wersjach BASE i SMART.

SmartMeter mierzy bieżące zużycie energii w obiekcie lub jego części i ocenia dostępną moc dla stacji ładowania OlifeEnergy. Następnie reguluje prąd ładowania w zależności od dostępnej mocy. Zapewnia optymalne wykorzystanie mocy przyłącza elektrycznego i zapobiega przeciążeniu lub awarii zasilania. Pomiar odbywa się pośrednio za pomocą przekładników pomiarowych z dzielonym rdzeniem.

Jednostka pomiarowa zajmuje w rozdzielnicy 5 modułów (jednostka + 1 wyłącznik), a kolejne 5 modułów zajmuje jednostka do komunikacji z OlifeEnergyCloud. Jest zasilana z rozdzielnicy napięciem fazowym 1P + N 230V, a w przypadku pomiaru mocy 3P + N(PEN) 400V / 50Hz. Komunikacja ze stacją odbywa się przez łącze szeregowe RS485 z protokołem MODBUS RTU.

Magistrala jest izolowana galwanicznie, a do połączenia służy złącze RJ45.

SmartMeter można rozbudować o moduł bezprzewodowy SmartMeter Wireless, który umożliwia komunikację z wallboxem, doubleboxem i stojącą stacją ładowania AC.

Jednostkę umieszcza się w rozdzielnicy głównej na szynie DIN.

Specyfikacja SmartMeter:

• Mierzone wielkości:  moc czynna, energia, prąd AC, napięcie AC
• Napięcie znamionowe:  AC 230/400
• Prąd znamionowy:  16–120 A, zależnie od zastosowanych przekładników prądowych
• Znamionowa częstotliwość sieci:  50/60Hz
• Izolowany interfejs komunikacyjny:  RS485
• Protokół komunikacyjny:  MODBUS RTU
• Podłączenie napięcia fazowego:  śrubowa listwa zaciskowa 2,5 mm
• Połączenie RS485:  RJ45 – FTP, UTP Cat5, Cat6
• Montaż:  szyna DIN
• Szerokość:  5M (87,5 mm) + 5M do połączenia z OlifeEnergy Cloud
• Temperatura pracy:  -25 °C do +50 °C
• Stopień ochrony:  IP 20

Parametry techniczne znajdują się w załączonej karcie katalogowej.
