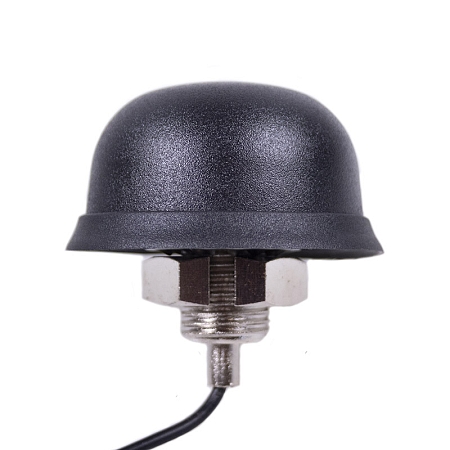

Antenna GPS/GLONASS Screw Mount 602, SMA(m), RG174/3m

Numer katalogowy : AP-AGNSS-A602S /Producent: SECTRON

Nowość
ap-agnss-a602s-gps-antenna-obrazek-jpg

70.37 PLN (14.97 EUR) bez VAT

Na życzenie Kiedy otrzymam towar?

gwarancja 24 miesięcy
Przedmiot*
Imię i nazwisko*
E-mail*
Zapytanie*
Odsyłając formularz zgadzasz się z zasadami ochrony danych osobowych. .
Twoje imię i nazwisko*
Twój E-mail*
Wysłać na E-mail*
Wiadomość*
Odsyłając formularz zgadzasz się z zasadami ochrony danych osobowych. .

Opis

Omnidirectional internal antenna for GPS/GLONASS

Omnidirectional internal antenna for GPS and GLONASS operates in two bands 1545.72 and 1602 MHz. The antenna reaches up to 28 dBi gain when combined with an amplifier and is suitable for cars. The antenna is supplied with a 3m RG174/U cable terminated with an SMA (m) connector.

Cable specifications RG174 / U:

The cable labeled RG174 / U is a much cheaper variant of a coaxial cable that is compatible with connectors applicable to a cable diameter of 2.8 mm. It is mainly used for the frequency range 0 - 1 GHz, it can also be used for higher frequencies, but at the cost of higher attenuation – see the attached attenuation table below. The characteristic impedance of the cable is 50 Ω. The reduction factor is fixed at 0.66. The operating temperature range is -20 to 80 ° C.
It is most often used for creating cable adaptors with connectors such as BNC / FAKRA / FME / MCX / MMCX / N / SMA / SMB / SMP / TNC and others. It is ideal for short and bending stressed connections in measuring and telecommunications technology, for GPS / GSM / WLAN antennas, antenna leads etc.

Connector specifications SMA:

These are high-frequency connectors with screw connection mechanism. The characteristic impedance of the connector is 50 Ohm and the operating frequency range up to 18 GHz. There are two types of SMA connectors, namely SMA and RP-SMA. Most of the current cellular routers are equipped with SMA connectors for connecting Wi-Fi / 2G / 3G / LTE / GPS antennas terminated by proticates. It is also used as a standard connector in RF measuring technology. They are characterized by high reliability, durability, high mechanical stability and optimal electrical properties

Technical parameters can be found in the attached datasheet.

Parametry

Impedancja: 50 Ohm Kabel: RG174/U
Złącze: SMA(m) LNA Zysk: 28 dB
Maksymalna moc wejściowa: 10 W max. Napięcie zasilające: 2.2 V - 5 V DC
Polaryzacja: R.H.C.P. Wykonanie: Zewnętrzny
Temperatura pracy: -40 °C - +85 °C Wymiary: 68 x 34.8 mm
Kierunkowość: Dookólna Technologia: GPS / GLONASS
Waga: 197.32 g VSWR: <1.5:1
Kąt nadawania: H 360° V 30° Zysk: 2 dBi
Sposób mocowania: Śrubowe
