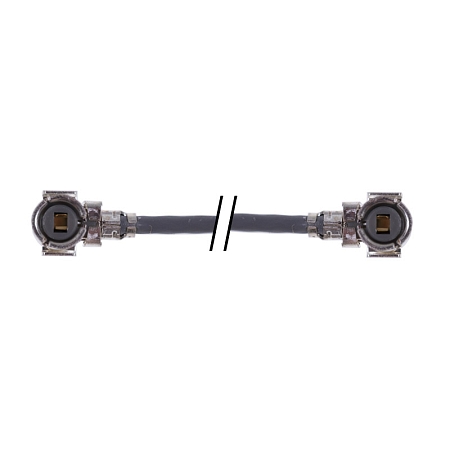

RF cable adaptor from U.FL(f) to U.FL(f)
Cechy charakterystyczne:
Miniaturowy pigtail U.FL (f) z przewodem z serii LP-040, długości kabla 10 cm z średnicą 0,81 mm. Konektor antenowy jest przeznaczony dla zakresu częstotliwości 0-6 GHz i osiąga bardzo niskie wartości VSWR, które w całym roboczym paśmie częstotliwości są mniejsze niż 1,35: 1. Podłączanie i rozłączanie złączy U.FL jest łatwe, gwarantując 30 cykli ze względu na bardzo mały rozmiar i wytrzymałość złącza.
Konektory antenowe (pigtaile) służą następnie jako rozszerzenie do podłączenia np. Anten 2G / 3G / LTE / Wi-Fi / GPS do różnych płytek drukowanych, modułów, kart Mini PCI itp.
Złącze A + B
Zastosowanie:
*Złącza *U.FL są stosowane w aplikacjach, w których jest bardzo mało miejsca do łączenia /podłączenia komponentów RF.
Korzyści:
• Wysoka niezawodność dzięki precyzyjnemu wykonaniu
• Niskie utłumienie sygnału
• Niskie VSWR
• Małe rozmiary
Parametry:
• Zakres częstotliwości: do 6 GHz
• Impedancja 50 ± 2 Ohm
• Rezystancja izolacji 500 Ohm
• MAX. VSWR <1,35: 1 (0-6 GHz)
• Nominalne utłumienie 5,4 dB / m (3 GHz) / 8 dB / m (6 GHz)
• Gwarantowana liczba połączeń 30 cykli
• Maksymalne napięcie robocze 200 V AC / 1 min
• Temperatura pracy od -40 ° C do +90 ° C
*Kabel koncentryczny *LP 040
Funkcje kabla:
*Kabel koncentryczny *LP 040 jest kompatybilny ze złączami, które mogą zostać zastosowane do przewodu o średnicy 0,81 mm. Ze względu na swoje cechy i rozmiary jest szeroko stosowany w aplikacjach wymagających transmisji o wysokiej częstotliwości, przy użyciu miniaturowych połączeń koncentrycznych. Najczęściej jest stosowany z wykorzystaniem urządzeń komunikacyjnych RF a także elektronicznych przyrządów pomiarowych. Najczęściej służy jako element do produkcji RF konektorów antenowych (pigtail) ze złączami takimi jak U.FL / SMA / FME / MCX / TNC i inne. Wyprodukowane konektory antenowe są najczęściej używane do podłączania zewnętrznych anten do np. komórkowych lub IoT / NB-IoT / WiFi / GNSS modůłów i innych urządzeń RF.
Parametry:
• Typ kabla LP-040: średnica 0,81 mm
• Długość kabla: 10 cm
• Złącze A: U.FL (f) -LP-040HF
• Złącze B: U.FL (f) -LP-040HF
• Waga:
• Certyfikacja: RoHS
Jesteśmy producentem z Czech. Produkujemy RF konektory antenowe szyte na miarę. Skorzystaj z naszego prostego konfiguratora, aby określić swoje wymagania. Możesz również skontaktować się z naszym działem handlowym w celu uzyskania bliższych informacji w temacie wyboru odpowiedniego złącza i kabla.
Najlepiej sprzedające się konektory antenowe (pigtaile) są dostępne z magazynu, napisz do nas lub zamów przez nasz sklep internetowy.
