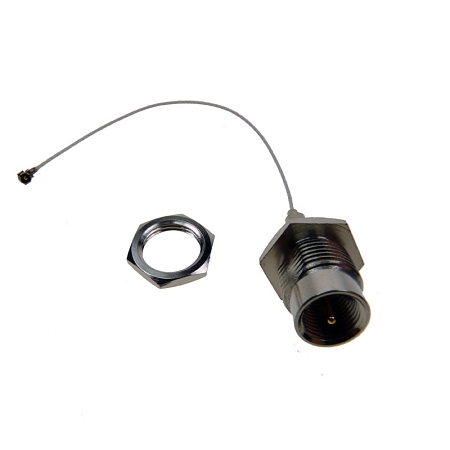

RF konektor antenowy (pigtail) U.FL-FME Massive
Korzyści:
RF konektor antenowy (pigtail) rodziny U.FL(f) - FME(m) panel z przewodem LP-040, długość przewodu 20 cm o średnicy 0.81 mm. Zakresy częstotliwości złączy U.FL 0-6 GHz, złączy FME 0–2 GHz. Podłączanie i odłączanie złączy U.FL i FME jest łatwe, gwarantując 30 cykli dla U.FL ze względu na mały rozmiar i wytrzymałość. Złącze FME gwarantuje do 500 cykli podłączania / odłączania.
Konektory antenowe (pigtaile) służą następnie jako rozszerzenie do podłączenia np. Anten 2G / 3G / LTE / Wi-Fi / GPS do różnych płytek drukowanych, modułów, kart Mini PCI itp.
Parametry:
• Typ kabla LP-040: średnica 0.81 cm
• Długość kabla: 20 cm
• Złącze A: U.FL
• Złącze B: FME
• Certyfikacja: RoHS
Złącze A - złącze U.FL
Zastosowanie:
*Złącza *U.FL są stosowane w aplikacjach, w których jest bardzo mało miejsca do łączenia /podłączenia komponentów RF. Złocenie centralnego pina u złącza U.FL poprawia jego wydajność.
Korzyści:
• Niskie utłumienie sygnału
• Niskie VSWR
• Małe rozmiary
• Pozłacany styk środkowy
Funkcje:
• Zakres częstotliwości: do 6 GHz
• Impedancja: 50 ± 2 Ohm
• Rezystancja izolacji:500 Ohm
• MAX. VSWR:<1.4: 1 (0-6 GHz)
• Gwarantowana liczba połączeń: 30 cykli
• Maksymalne napięcie robocze: 200 V AC / 1 min
• Temperatura pracy: od -40 °C do +90 °C
• Waga: 72 mg
Złącze B - złącze FME Massive
Zastosowanie:
Ko*Złącza *koncentryczne FME charakteryzują się wysoką niezawodnością i stabilnością mechaniczną. Impedancja złącza wynosi 50 Ohm, zakres częstotliwości roboczych do 2 GHz. Dzięki swoim niewielkim rozmiarom i długiej żywotności, złącza FME znajdują zastosowanie w komunikacji mobilnej a także do podłączenia anten GSM. Nadają się do montażu w pojazdach.
rzyści:
• Mała utłumienie sygnału
• Niskie VSWR
• Wysoki zakres częstotliwości
Funkcje:
• Zakres częstotliwości: do 2 GHz
• Impedancja: 50 Ohm
• Maksymalne VSWR: <1.3: 1
• Gwarantowana liczbapołączeń FME: 500 cykli
• Maksymalne napięcie robocze: 500 V AC / 1 min
• Temperatura pracy: -65 °C do +155 °C
• Certyfikacja: RoHS
*Kabel koncentryczny *LP 040
Funkcje kabla:
*Kabel koncentryczny *LP 040 jest kompatybilny ze złączami, które mogą zostać zastosowane do przewodu o średnicy 0.81 cm. Ze względu na swoje cechy i rozmiary jest szeroko stosowany w aplikacjach wymagających transmisji o wysokiej częstotliwości, przy użyciu miniaturowych połączeń koncentrycznych. Impedancja kabla wynosi 50 Ω. Najczęściej jest stosowany z wykorzystaniem urządzeń komunikacyjnych RF a także elektronicznych przyrządów pomiarowych. Najczęściej służy jako element do produkcji RF konektorów antenowych (pigtail) ze złączami takimi jak U.FL / FAKRA / FME / MHF / MCX / MMC / N / QMA / SMA /SMA-RP / SMB / SMP / TNC i inne. Wyprodukowane konektory antenowe są najczęściej używane do podłączania zewnętrznych anten do np. komórkowych lub IoT / NB-IoT / WiFi / GNSS modůłów i innych urządzeń RF.
Jesteśmy producentem z Czech. Produkujemy RF konektory antenowe szyte na miarę. Skorzystaj z naszego prostego konfiguratora, aby określić swoje wymagania. Możesz również skontaktować się z naszym działem handlowym w celu uzyskania bliższych informacji w temacie wyboru odpowiedniego złącza i kabla.
Najlepiej sprzedające się konektory antenowe (pigtaile) są dostępne z magazynu, napisz do nas lub zamów przez nasz sklep internetowy.
