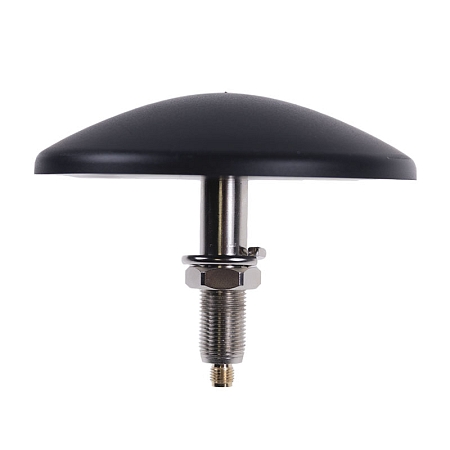

Directional mounting GSM/UMTS/LTE/WiFi antenna
Directional mounting antenna designed for receiving/transmitting GSM/UMTS/LTE/WiFi signal reception. The antenna operates in the bands 700-960/1710-2170-2700 MHz. It is suited for modems/routers/terminals. The antenna includes a detachable RG58 cable with a length of 3 m, which can be connected to the antenna via the SMA (m) connector.
Zastosowanie specjalne - Antena do włazu studzienki
Ze względu na swoje właściwości antena ta szczególnie nadaje się do montażu na drogach. Antena wykonana jest z TRP (gumy termoplastycznej). Dzięki temu antena jest bardzo wytrzymała i można po niej przejechać autem. Antenę można zastosować dla uzyskania sygnału z pomieszczeń podziemnych, takich jak kanały ściekowe, komory podziemne itp. Konkretnym przykładem zastosowania są automatyczne odczyty wodomierzy znajdujących się w skrajnych miejscach pozbawionych sygnału. Antena jest umieszczona we włazie, dzięki czemu jest zlicowana z jezdnią. Kabel anteny łączącej jest przykręcony do złącza SMA poniżej poziomu jezdni.
Connector specifications SMA:
These are high-frequency connectors with screw connection mechanism. The characteristic impedance of the connector is 50 Ohm and the operating frequency range up to 18 GHz. There are two types of SMA connectors, namely SMA and RP-SMA. Most of the current cellular routers are equipped with SMA connectors for connecting Wi-Fi / 2G / 3G / LTE / GPS antennas terminated by proticates. It is also used as a standard connector in RF measuring technology. They are characterized by high reliability, durability, high mechanical stability and optimal electrical properties.
Cable specifications RG58/U:
The RG58/U coaxial cable is compatible with connectors applicable to a 5 mm cable diameter. It is mainly used for the 0-1 GHz frequency range, it can also be used for higher frequencies, but at the cost of higher attenuation. The characteristic impedance of the cable is 50 Ω. The reduction factor is fixed at 0.66. The operating temperature range is -20 to 75 °C. This cable is suitable for external WiFi / GPS / GSM antennas. It is also often used for creating cable adaptors with connectors such as BNC / FAKRA / FME / N / SMA / TNC and others.
Technical parameters can be found in the attached datasheet.
