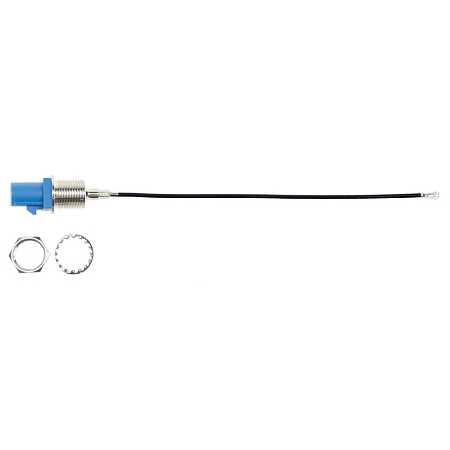

RF konektor antenowy (pigtail) rodziny U.FL(f) - FAKRA(m) C Śruba, długość przewodu 10 cm
Korzyści:
RF konektor antenowy (pigtail) rodziny U.FL(f) - FAKRA(m) C Śruba z przewodem LP-088, długość przewodu 10 cm o średnicy 1.37 mm. Zakresy częstotliwości złączy U.FL 0-6 GHz, złączy FAKRA 0–6 GHz. Podłączanie i odłączanie złączy U.FL i FAKRA jest łatwe, gwarantując 30 cykli dla U.FL ze względu na mały rozmiar i wytrzymałość. Złącze FAKRA gwarantuje do 100 cykli podłączania / odłączania.
Konektory antenowe (pigtaile) służą następnie jako rozszerzenie do podłączenia np. Anten 2G / 3G / LTE / Wi-Fi / GPS do różnych płytek drukowanych, modułów, kart Mini PCI itp.
Parametry:
• Typ kabla LP-088: średnica 1.37 cm
• Długość kabla: 10 cm
• Złącze A: FAKRA - C(m)
• Złącze B: U.FL-LP-088
• Waga:
• Certyfikacja: RoHS
Złącze A - złącze FAKRA
Zastosowanie:
*Złącza *Fakra są umieszczone w plastikowej obudowie. Obudowy są w 14 różnych kolorach dla łatwej identyfikacji. Impedancja charakterystyczna złącza wynosi 50 Ohm, zakres częstotliwości pracy do 6 GHz, temperatura pracy wynosi od -40°C do 105°C. *Złącza *Fakra są najczęściej używane w przemyśle motoryzacyjnym naprz. do podłączania anten, radia i nawigacji. Są również szeroko stosowane w urządzeniach M2M i IoT. Podłączanie i rozłączenie złączy Fakra jest łatwe, gwarancja aż 100 cykli.
Korzyści:
• Mała utłumienie sygnału
• Niskie VSWR
• Wysoki zakres częstotliwości
Funkcje:
• Zakres częstotliwości: do 6 GHz
• Impedancja: 50 Ohm
• Maksymalne VSWR: <1.5: 1
• Gwarantowana liczbapołączeń FAKRA: 100 cykli
• Maksymalne napięcie robocze: 500 V AC / 1 min
• Temperatura pracy: -40 °C do +105 °C
• Certyfikacja: RoHS
Złącze B - złącze U.FL
Zastosowanie:
*Złącza *U.FL są stosowane w aplikacjach, w których jest bardzo mało miejsca do łączenia /podłączenia komponentów RF. Złocenie centralnego pina u złącza U.FL poprawia jego wydajność.
Korzyści:
• Niskie utłumienie sygnału
• Niskie VSWR
• Małe rozmiary
• Pozłacany styk środkowy
Funkcje:
• Zakres częstotliwości: do 6 GHz
• Impedancja: 50 ± 2 Ohm
• Rezystancja izolacji:500 Ohm
• MAX. VSWR:<1.4: 1 (0-6 GHz)
• Gwarantowana liczba połączeń: 30 cykli
• Maksymalne napięcie robocze: 200 V AC / 1 min
• Temperatura pracy: od -40 °C do +90 °C
• Waga: 72 mg
*Kabel koncentryczny *LP 088
Funkcje kabla:
*Kabel koncentryczny *LP 088 jest kompatybilny ze złączami, które mogą zostać zastosowane do przewodu o średnicy 1.37 cm. Ze względu na swoje cechy i rozmiary jest szeroko stosowany w aplikacjach wymagających transmisji o wysokiej częstotliwości, przy użyciu miniaturowych połączeń koncentrycznych. Impedancja kabla wynosi 50 Ω. Najczęściej jest stosowany z wykorzystaniem urządzeń komunikacyjnych RF a także elektronicznych przyrządów pomiarowych. Najczęściej służy jako element do produkcji RF konektorów antenowych (pigtail) ze złączami takimi jak U.FL / FAKRA / FME / MHF / MCX / MMC / N / QMA / SMA /SMA-RP / SMB / SMP / TNC i inne. Wyprodukowane konektory antenowe są najczęściej używane do podłączania zewnętrznych anten do np. komórkowych lub IoT / NB-IoT / WiFi / GNSS modůłów i innych urządzeń RF.
Jesteśmy producentem z Czech. Produkujemy RF konektory antenowe szyte na miarę. Skorzystaj z naszego prostego konfiguratora, aby określić swoje wymagania. Możesz również skontaktować się z naszym działem handlowym w celu uzyskania bliższych informacji w temacie wyboru odpowiedniego złącza i kabla.
Najlepiej sprzedające się konektory antenowe (pigtaile) są dostępne z magazynu, napisz do nas lub zamów przez nasz sklep internetowy.
Dane techniczne można znaleźć w załączonej dokumentacji.
